高電圧可変コンデンサ

製品概要



高電圧可変コンデンサは、調整可能な静電容量範囲と、高い動作電圧およびピーク電圧向けに設計された絶縁を組み合わせています。これは、高出力 RF 送信機、高電圧マッチング ネットワーク、誘導加熱システム、加速器装置、実質的な電位での共振やインピーダンスを変化させるテスト回路などで使用されます。-設計では、1 つのコンポーネント内に機械的調整トラベルと必要な高電圧スペースの両方を提供する必要があります。-

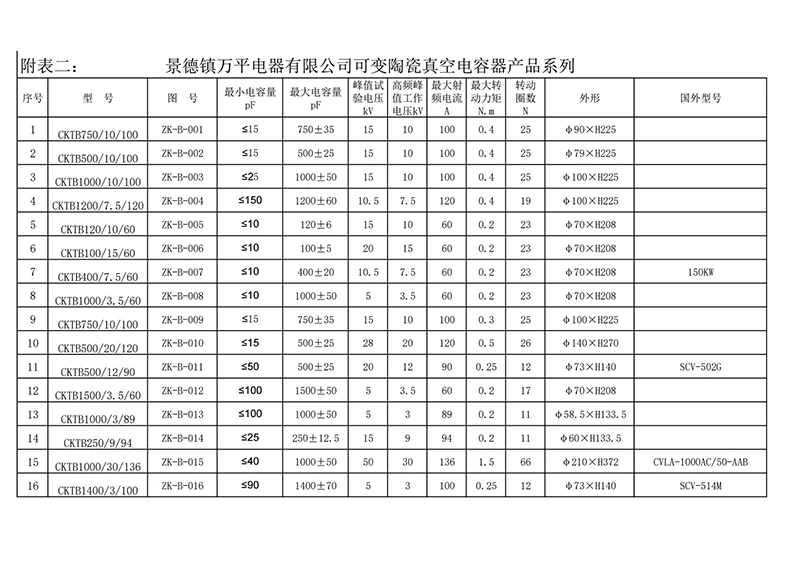

最大静電容量は 750 pF まで

リストされているモデルは、15 または 50 pF 未満から 750 または 500 pF まで調整します。これにより、より低い最小値またはより短い調整スパンを必要とする高電圧マッチング ネットワークにさまざまな範囲プロファイルが提供されます。-

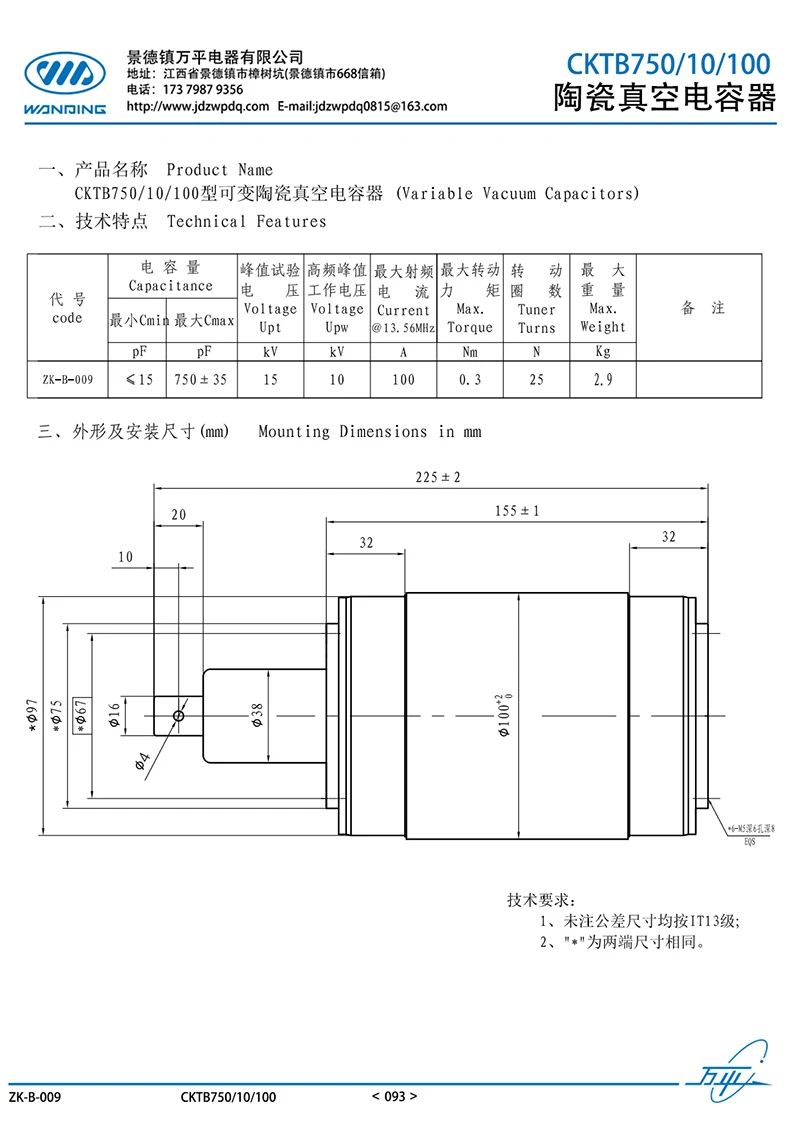

最大 12 kV の動作電圧および 100 A RF 電流

高電圧モデルは 12 kV の高周波ピーク動作電圧と 20 kV のピーク試験電圧を提供します。一方、高電流モデルは 13.56 MHz で 100 A に達します。-したがって、電圧が主負荷であるか RF 電流が主負荷であるかに応じてモデルを選択できます。

低トルクの複数回転調整-

最大トルクは0.25～0.3N・m、モデルにより12±1回転または25回転となります。これにより、共振付近での手動、電動、またはリモート調整のための定義された駆動要件が得られます。

このアセンブリには、固定電極グループと可動電極グループ、精密調整機構、絶縁端子、強化エンクロージャが含まれています。モデルに応じて、真空セラミック-と金属ボディ、または高強度セラミック絶縁システム-が使用されている場合があります。

シャフトの回転または直線駆動の動きは、制御された電極の移動に変換されます。コンデンサが調整されると電気的ストレスが最も高くなるポイントが変化する可能性があるため、絶縁距離、調整範囲、端子間隔、および機械的サポートが同時に設計されます。

電圧クラスと調整範囲

カスタム値には、最小および最大静電容量、定格電圧およびピーク電圧、調整比、および有効な機械的移動量が含まれます。電極と絶縁構造が完成する前に、周波数、RF 電流、デューティ サイクルがチェックされます。

ドライブと機器の接続

シャフト形状、同調方向、取り付けインターフェース、端子配置、冷却接続を機器に合わせて選択できます。交換プロジェクトでは、技術的条件が許せば、既存のドライブとインストールの境界を維持できます。

調整クリアランスと断熱形状

筐体が完成する前に、固定電極、可動電極、駆動部品、絶縁部品の位置合わせが行われます。クリアランスはストローク全体にわたってチェックされるため、調整動作によって指定された絶縁距離が減少することはありません。

範囲、耐力、機械的検証

静電容量はいくつかの調整位置で測定されます。次に、絶縁と該当する電圧耐性の性能がテストされ、続いて機械的導通、端子レイアウト、および取り付け寸法がチェックされてから、バッチ割り当てが行われます。{1}}

固定および可動真空構造

Wanping は、固定コンデンサと可変コンデンサのアセンブリを別の構造ルートで生産しています。その真空-処理と精密-組み立て作業は、密閉された絶縁体と可動電極システムを組み合わせた製品をカバーします。

既存設備データからのエンジニアリング

エンジニアリングは、図面、物理サンプル、現在のモデル、またはターゲットの電気値から始めることができます。サンプル生産を開始する前に、機器の互換性や内部の調整構造を確認します。
