真空コンデンサ

真空コンデンサは、無酸素銅電極間の誘電体として真空を使用する高周波部品です。-この範囲には、送信機、高周波高電圧装置、粒子加速器、誘電損失機器、医療用 RF 装置、誘導加熱システムなどの固定設計と可変設計が含まれます。{{3}これらは、電圧、周波数、または RF 電流が多くの従来の誘電体コンデンサの実用範囲を超えている場合に、同調、結合、フィルタリング、中和、および DC 絶縁を処理します。

1 つの真空誘電率範囲からの固定オプションと可変オプション

現在の図面には、100 ± 5 pF の固定モデルと、15 pF 未満から 500 ± 25 pF まで調整する可変モデルが含まれています。固定ユニットはプリセットされたカップリングまたはブロッキング位置に適しており、可変ユニットはチューニングとインピーダンスマッチングをカバーします。

最大 25 kV の動作電圧

固定モデルは、25 kV の高周波ピーク動作電圧と 35 kV のピーク試験電圧を提供します。-可変モデルは 10 kV の動作電圧と 15 kV のテスト電圧を提供します。これにより、固定回路位置と調整可能な回路位置に別々の電圧クラスが与えられます。

13.56 MHz で 87 ～ 100 A RF 電流

リストされているモデルは、13.56 MHz で 87 ～ 100 A の最大 RF 電流を流します。したがって、RF トランスミッターや誘導加熱システムでは、モデルの選択時に静電容量や電圧と並行して定格電流を直接チェックできます。{4}

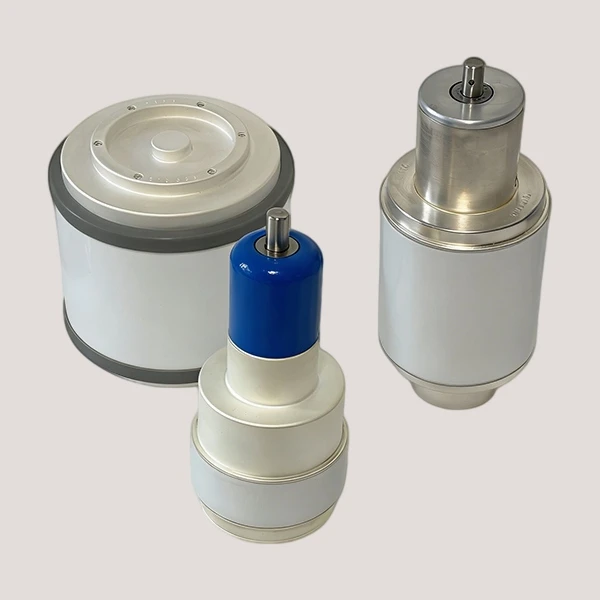

固定真空コンデンサと可変真空コンデンサはどちらも、密閉されたセラミック-および-金属の筐体、真空キャビティ、無酸素銅の電極、および外部端子を使用します。-精密に形成された電極ストリップは、活性領域とギャップを確立するために同心円筒として配置されています。-

固定モデルでは、組み立て中に電極の関係がロックされます。可変モデルには可動電極、調整機構、モーションシールが追加されます。これらの違いのため、2 つのタイプは同じ誘電原理を使用しているにもかかわらず、別々の組み立てルートに従います。

固定または調整可能な構成

プロジェクトでは、固定静電容量または定義された最小値から最大値までの調整範囲を使用できます。--電圧、RF 電流、周波数、冷却要件は、選択した構成の電極システムに合わせて調整されます。

開発に合わせた交換と機器-

外形寸法、端子、取付インターフェース、調整接続などを既存の機器の位置に合わせることができます。開発は、技術図面、現在のサプライヤーのモデル、または物理サンプルから開始できます。

モデル-固有の真空アセンブリ

セラミック部品、電極群、端子、調整部品を用意し、完成モデルを完成させます。内部電極や実装界面が異なる場合、同様のハウジングを単品として加工することはできません。

製品タイプに合わせたチェック

固定コンデンサは、静電容量、絶縁性、耐電圧が検査されます。変数モデルでは、範囲、連続性、機械的動作のチェックも行われます。-製品とそのテスト記録は、バッチがリリースされる前に注文仕様と一致する必要があります。

固定および可変コンデンサの生産

Wanping は、関連する密閉型高電圧デバイスも扱う電気真空生産システム内で固定真空コンデンサと可変真空コンデンサの両方を製造しています。{0}{1}工場では 12 台の真空炉と 8 台の組立後処理システムが稼働しています。{4}}

確定機種によるリピート供給

繰り返し生産は、完全なモデル、内部構造、承認された仕様によって管理されます。同様の外形を持つ 2 つのコンデンサでは、異なる電極、セラミックの寸法、または端子が使用される可能性があるため、これは交換作業において重要です。
